1 引言

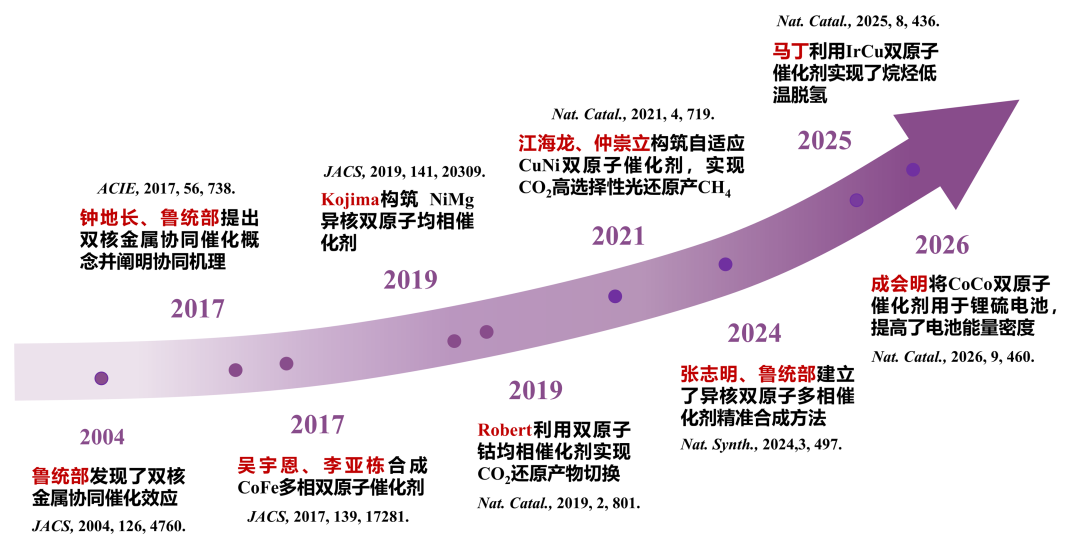

2 双原子催化剂的发展历程
3 双原子催化剂的精准合成方法
3.1 双原子均相催化剂的精准合成

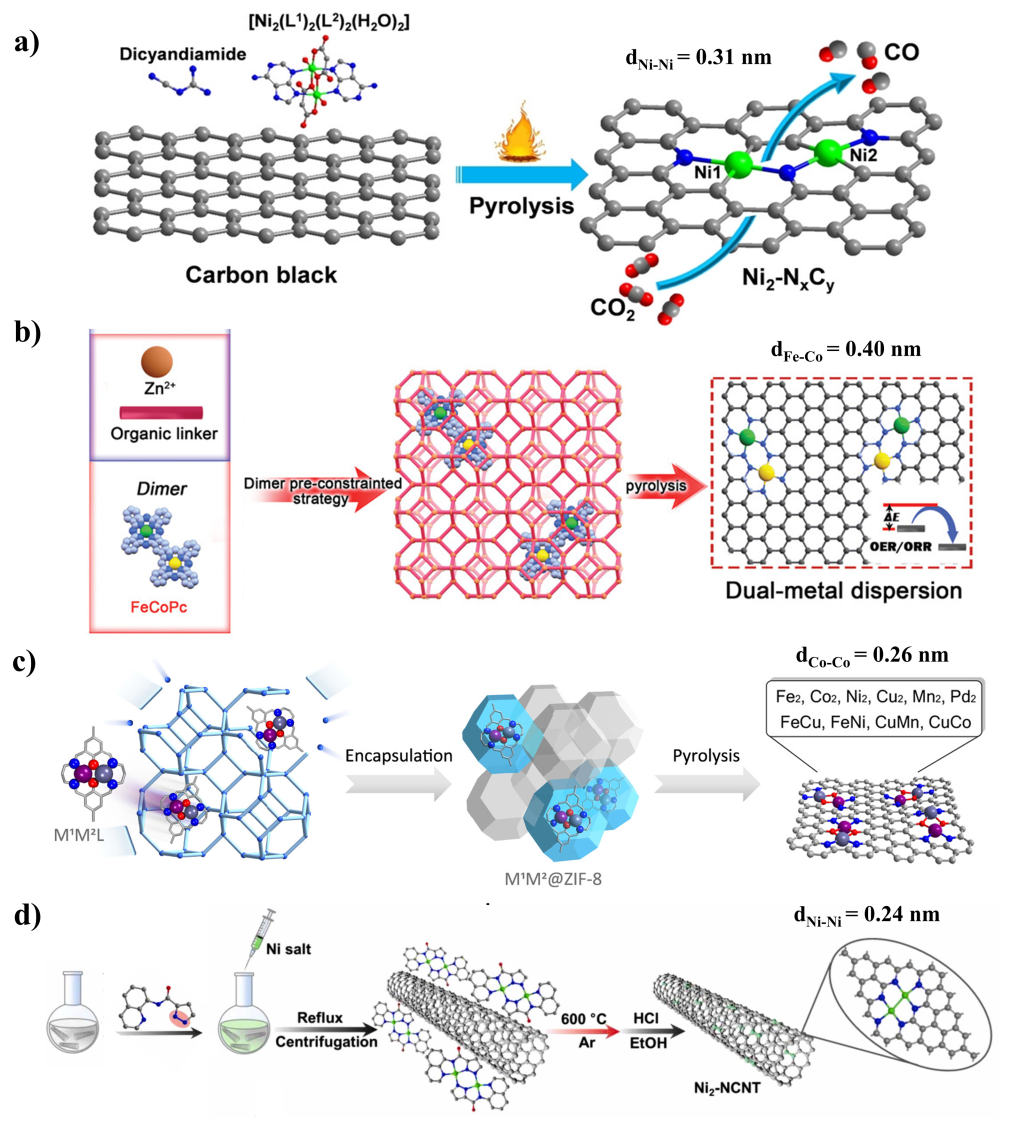

3.2 双原子多相催化剂的精准合成
表1 双金属催化剂的主要合成策略比较Table 1 A comparison of main synthetic strategies for DACs |
| 合成策略 | 锚定/配对机制 | 调控精度 | 主要优势 | 主要局限 |
|---|---|---|---|---|

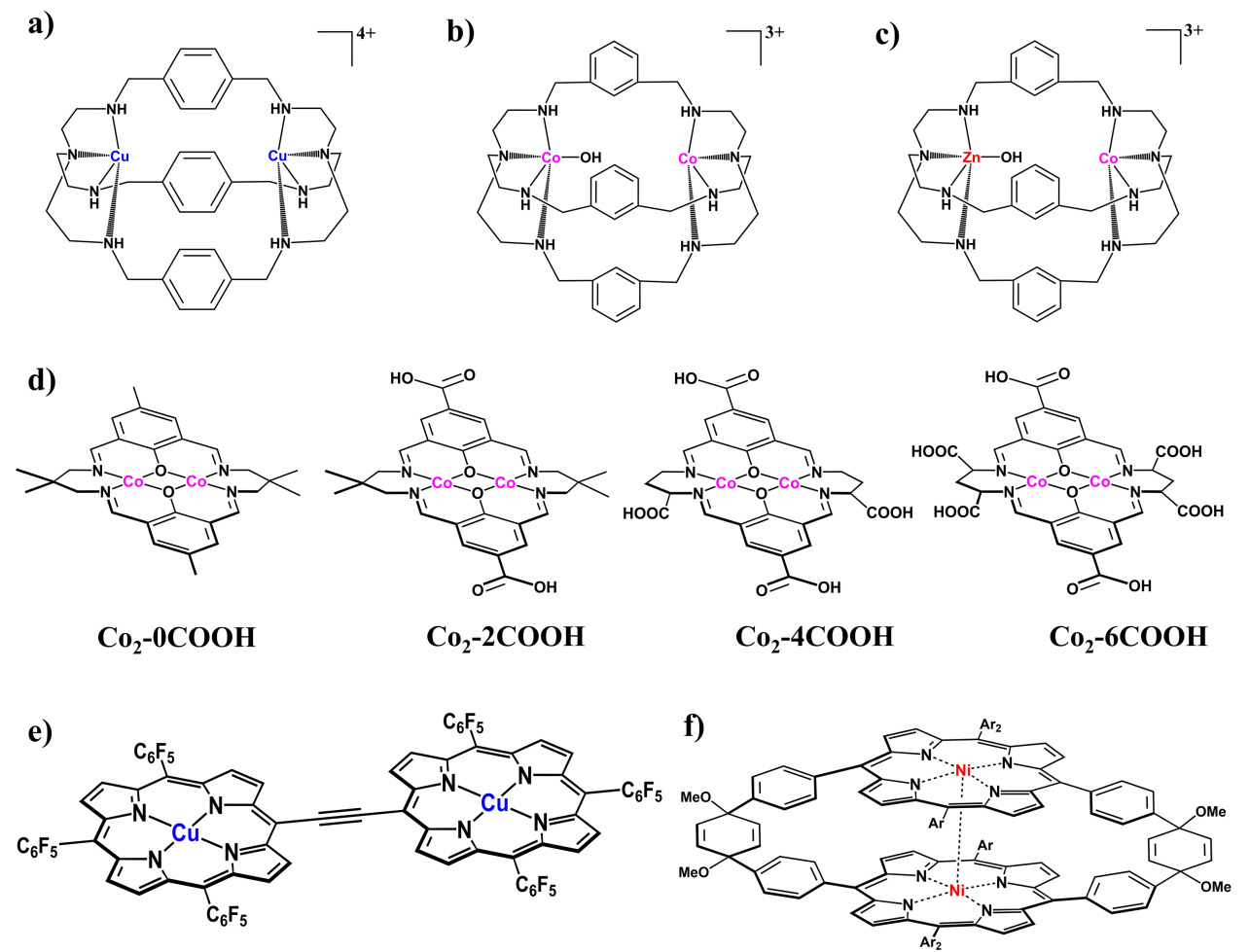

| 大环配体导向合成 | 利用大环配体的配位空腔或桥联结构锚定, 通过配位导向作用锚定双金属中心 | 高 (通过配体结构设计实现精确调控) | 可精准调控双金属间距、双原子均相催化剂纯度高 | 仅适用于双原子均相催化剂的合成 |
| 双核金属配合物模板合成 | 利用双核金属配合物前驱体稳定双金属位点 | 较高 (由前驱体结构决定, 热解后略有变化) | 适用范围广 | 双原子多相催化剂纯度不可控 |

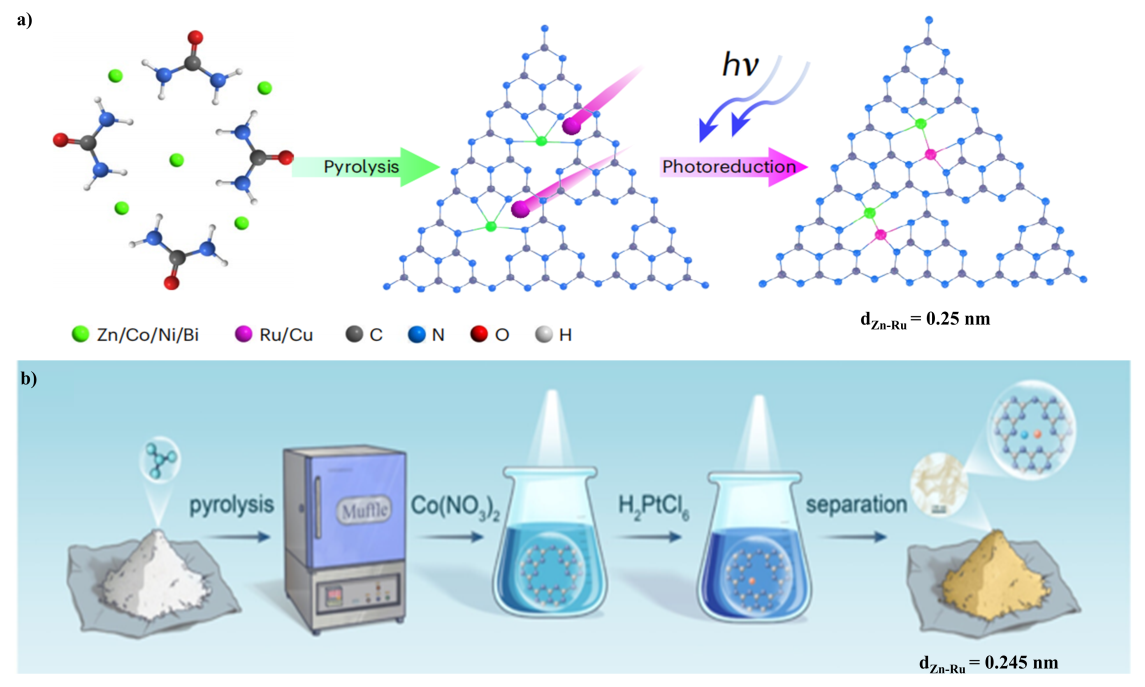

| “导航与定位”合成 | 光生电子富集诱导金属离子定向迁移与配对 | 高 | 可实现异核双原子多相催化剂的快速和宏量合成 | 仅适用于含空配位点的光敏半导体载体(氮化碳等) |
| 离子交换 | 置换晶格内部特定金属位点 | 较低 (由载体固有结构决定, 难以精确调控) | 合成工艺简便, 规模化潜力高 | 适用金属种类较窄, 金属间距不可调 |
4 双原子催化剂表征技术
4.1 原子构型、空间分布与元素分析

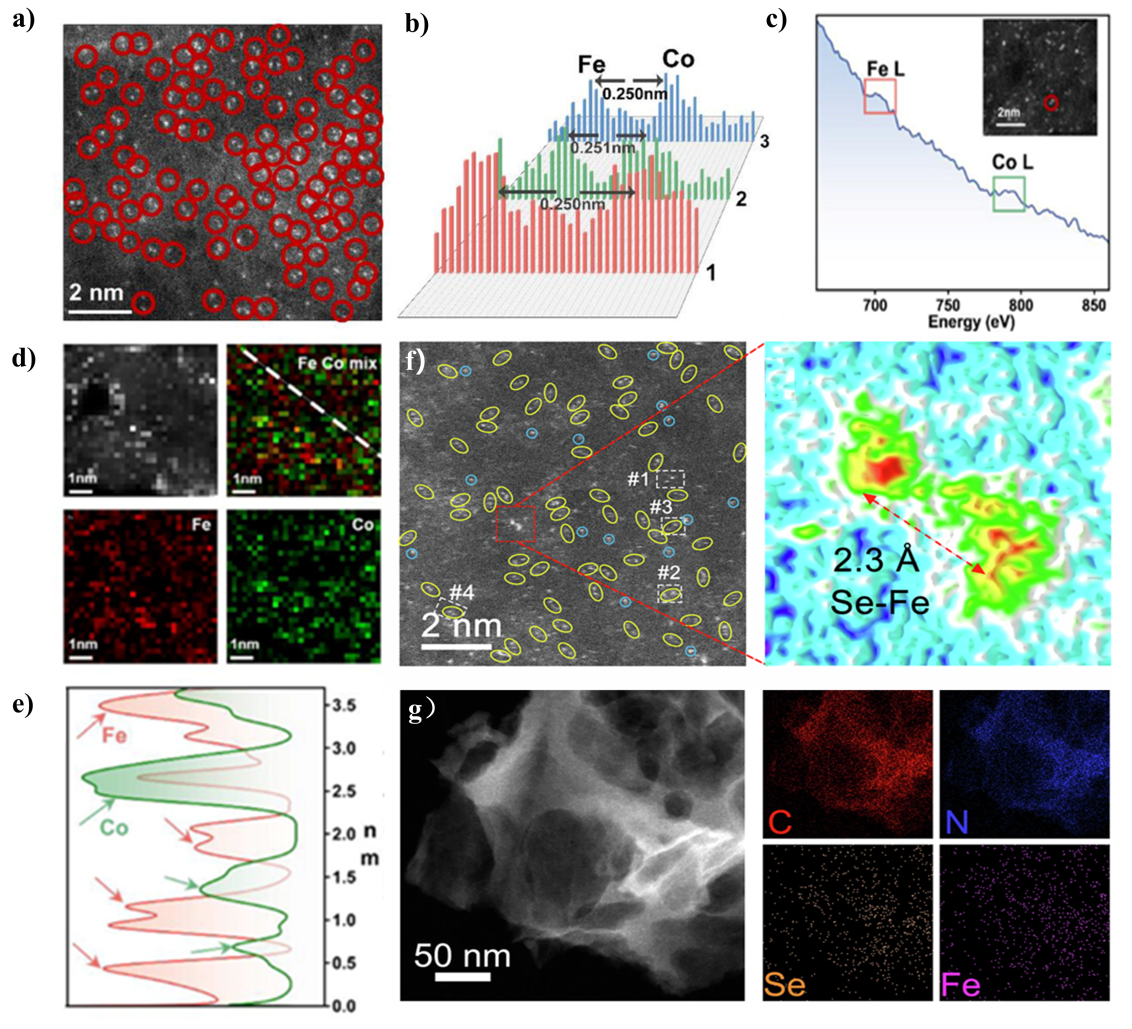

图5 FeCo双原子催化剂[65]. (a) AC-HAADF-STEM图像; (b)铁原子与钴原子间的距离; (c)从图(a)红圈位置采集的EELS点扫谱图; (d) Fe、Co及混合元素的EDS元素分布图; (e)图(d)中白虚线所示处Fe与Co的对应强度分布曲线. SeFe-C2N双原子催化剂[66]. (f) AC-HAADF-STEM图像及其局部放大图; (g) STEM-EDS元素面扫Figure 5 FeCo dual-atom catalyst[65]. (a) AC-HAADF-STEM image; (b) Interatomic distance between Fe and Co atoms; (c) EELS point spectra acquired from the red circle in panel (a); (d) EDS elemental mapping of Fe, Co and overlapping elements; (e) Intensity profiles of Fe and Co along the white dashed line in panel (d). SeFe-C2N dual-atom catalyst[66]. (f) AC-HAADF-STEM image and its magnified view; (g) STEM-EDS elemental mapping |
4.2 局部配位环境与电子结构

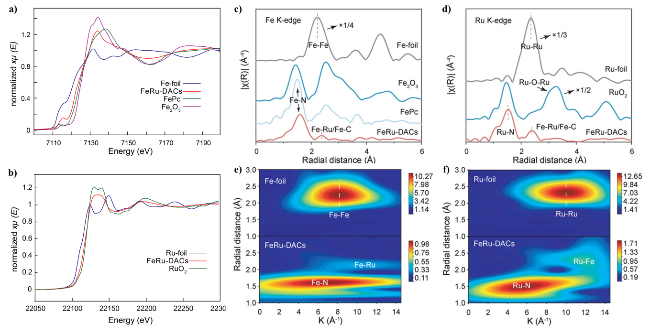

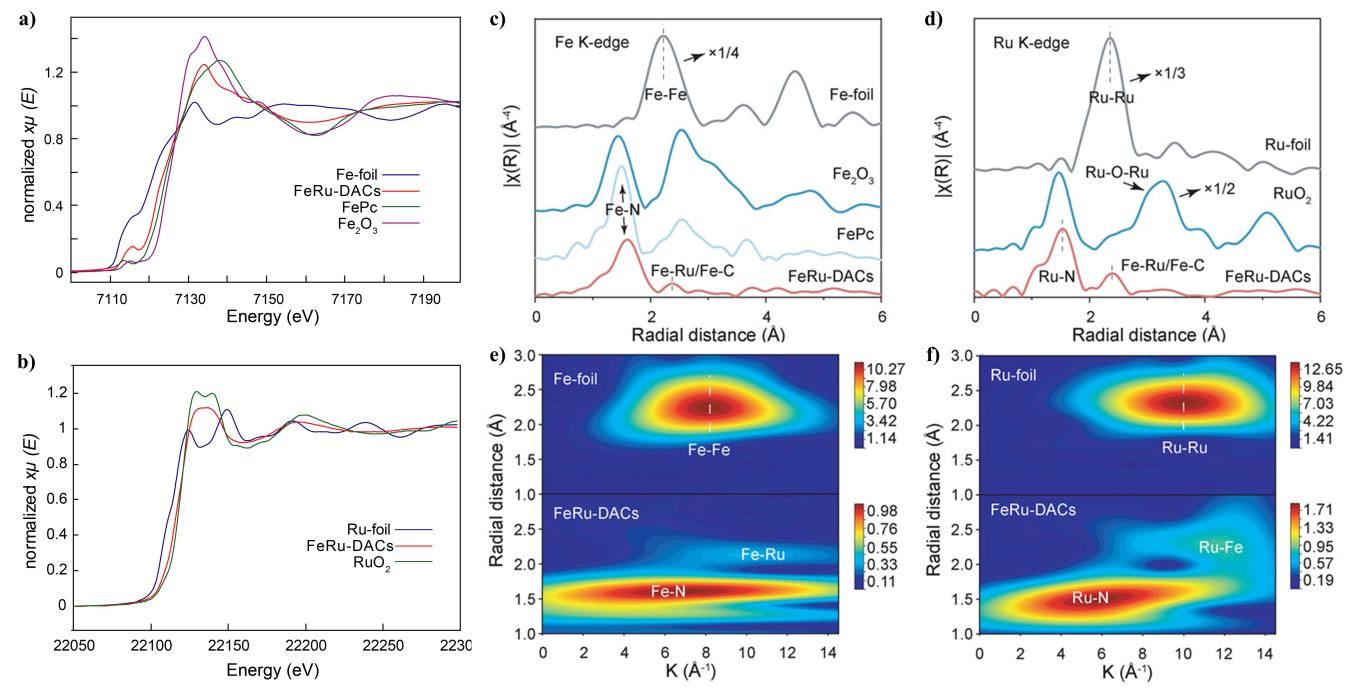

图6 FeRu双原子催化剂[68]. (a, b) 归一化Fe (a)和Ru (b) K-edge XANES谱; (c, d) Fe和Ru K-edge EXAFS傅里叶变换谱; (e, f) Fe和Ru K-edge的小波变换谱图Figure 6 FeRu dual-atom catalyst[68]. (a, b) Normalized Fe (a) and Ru (b) K-edge XANES spectra; (c, d) Fourier-transformed EXAFS for Fe (c) and Ru (d) K-edge; (e, f) Wavelet transform plots for Fe (e) and Ru (f) K-edge |
4.3 原位/动态表征技术

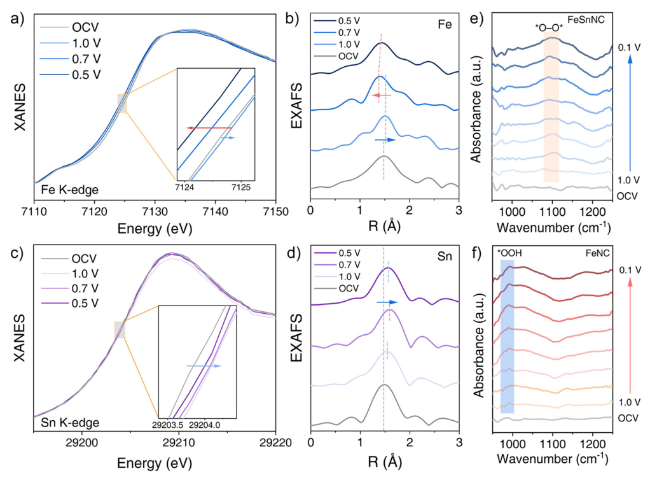

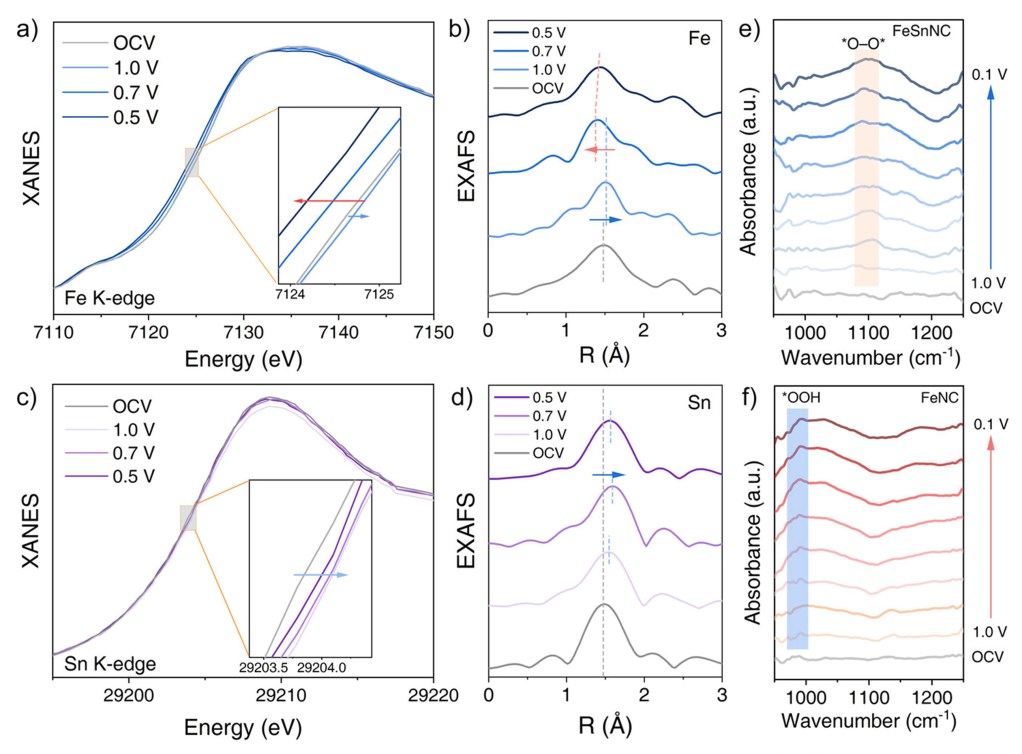

图7 FeSn-NC催化剂[69]. (a) Fe K-edge XANES; (b) Fe K-edge EXAFS; (c) Sn K-edge XANES; (d) Sn K-edge EXAFS; (e) FeSn-NC的in situ FTIR谱图; (f) Fe-NC的in situ FTIR谱图Figure 7 FeSn-NC catalyst[69]. (a) Fe K-edge XANES; (b) Fe K-edge EXAFS; (c) Sn K-edge XANES; (d) Sn K-edge EXAFS; (e) in situ FTIR spectra of FeSn-NC; (f) in situ FTIR spectra of Fe-NC |
5 双原子催化剂协同机理
5.1 电子效应

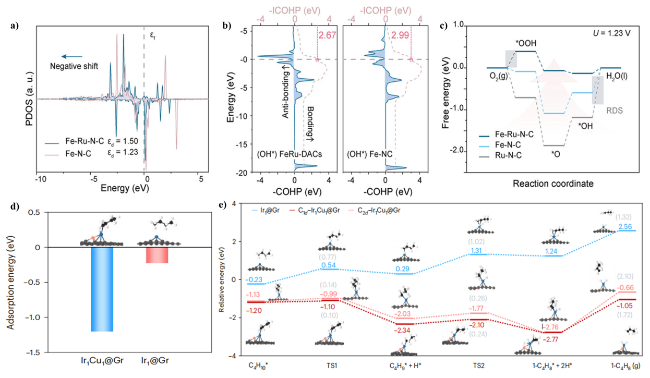

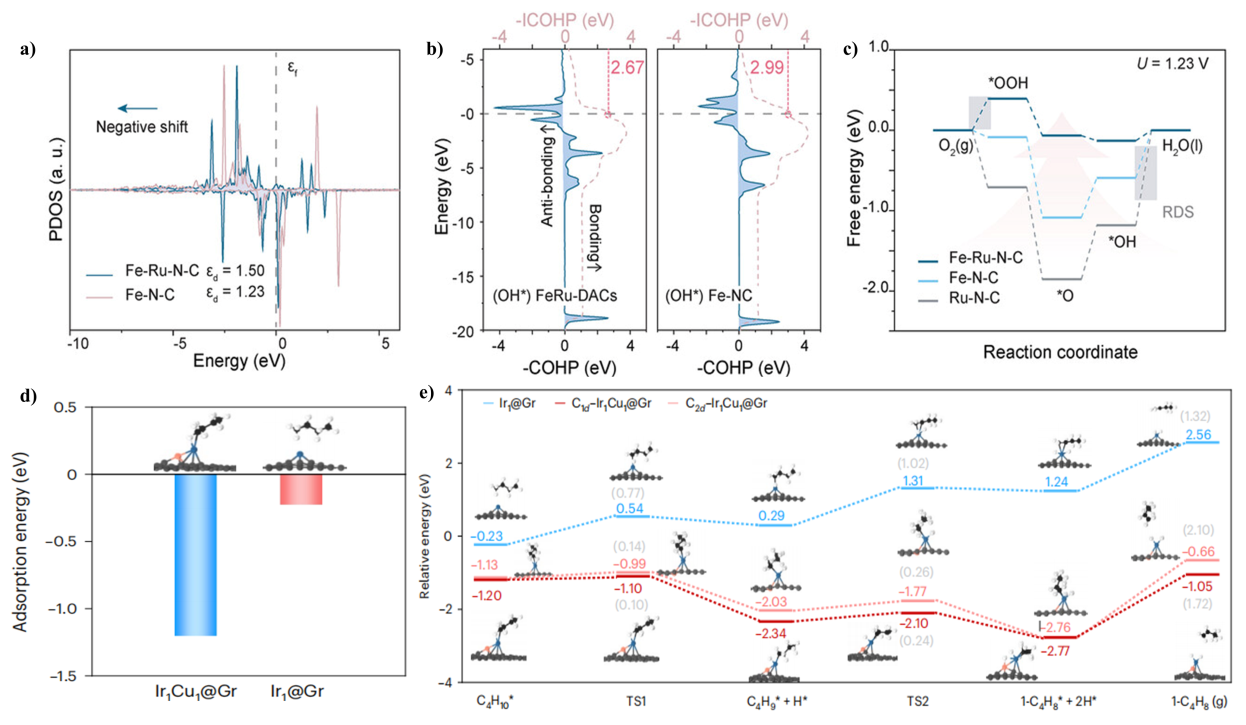

图8 双原子催化剂中电子转移与反应能垒的调控[34,68]. (a) FeRu-DACs与Fe-N-C的d带中心对比; (b) *OH在FeRu-DACs和Fe-N-C上的ICOHP对比; (c) FeRu-DACs与Fe-N-C在U=1.23 V时的ORR自由能图; (d) 丁烷在Ir₁@Gr和Ir1Cu1@Gr上的吸附能对比; (e) 正丁烷脱氢第一步C—H键活化的自由能能垒对比Figure 8 Regulation of electron transfer and reaction energy barriers in dual-atom catalysts[34,68]. (a) Comparison of d-band centers between FeRu-DACs and Fe-N-C; (b) ICOHP comparison of adsorbed *OH intermediate on FeRu-DACs and Fe-N-C; (c) ORR free-energy diagrams of FeRu-DACs and Fe-N-C at applied potential of U=1.23 V; (d) Adsorption energy comparison of n-butane on Ir₁@Gr and Ir1Cu1@Gr substrates; (e) Free-energy barrier comparison for the initial C—H bond activation step during n-butane dehydrogenation |

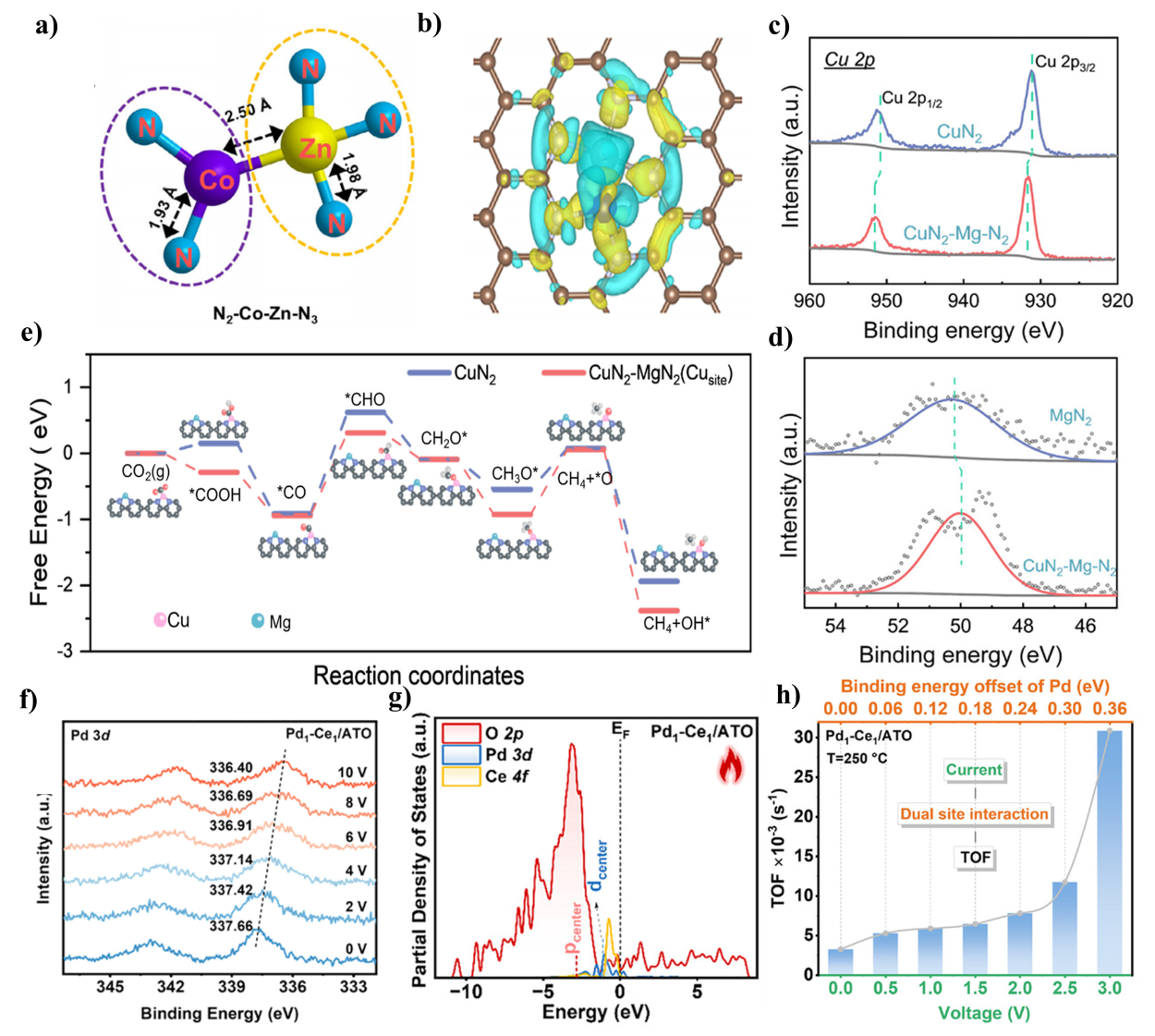

图9 双原子催化剂中不对称配位、电子耦合与动态电子调控[73-75]. (a) N3Zn-CoN2的原子结构模型; (b) N3Zn-CoN2的电荷密度差图; (c) CuN2-MgN2与CuN2的Cu 2p XPS谱图对比; (d) CuN2-MgN2与MgN2的Mg 2p XPS谱图对比; (e) CuN2-MgN2与CuN2上CO2 RR生成CH4的自由能对比; (f) PdCe双原子催化剂在不同电压下的原位Pd 3d XPS谱图; (g) PdCe双原子催化剂在有/无电场时的Pd d带中心对比; (h) 250 ℃恒温下不同电压时的CH4燃烧TOF值Figure 9 Asymmetric coordination, electronic coupling and dynamic electronic modulation in dual-atom catalysts[73-75]. (a) Atomic structure model of N3Zn-CoN2; (b) Charge density difference plot of N3Zn-CoN2; (c) Comparison of Cu 2p XPS spectra between CuN2-MgN2 and CuN2; (d) Comparison of Mg 2p XPS spectra between CuN2-MgN2 and MgN2; (e) Free-energy comparison for CH4 formation via CO2RR over CuN2-MgN2 and CuN2; (f) In-situ Pd 3d XPS spectra of PdCe dual-atom catalyst under various applied potentials; (g) Comparison of Pd d-band centers of PdCe dual-atom catalyst with and without external electric field; (h) TOF values of CH4 combustion at varied potentials under a constant temperature of 250 ℃ |
5.2 空间效应

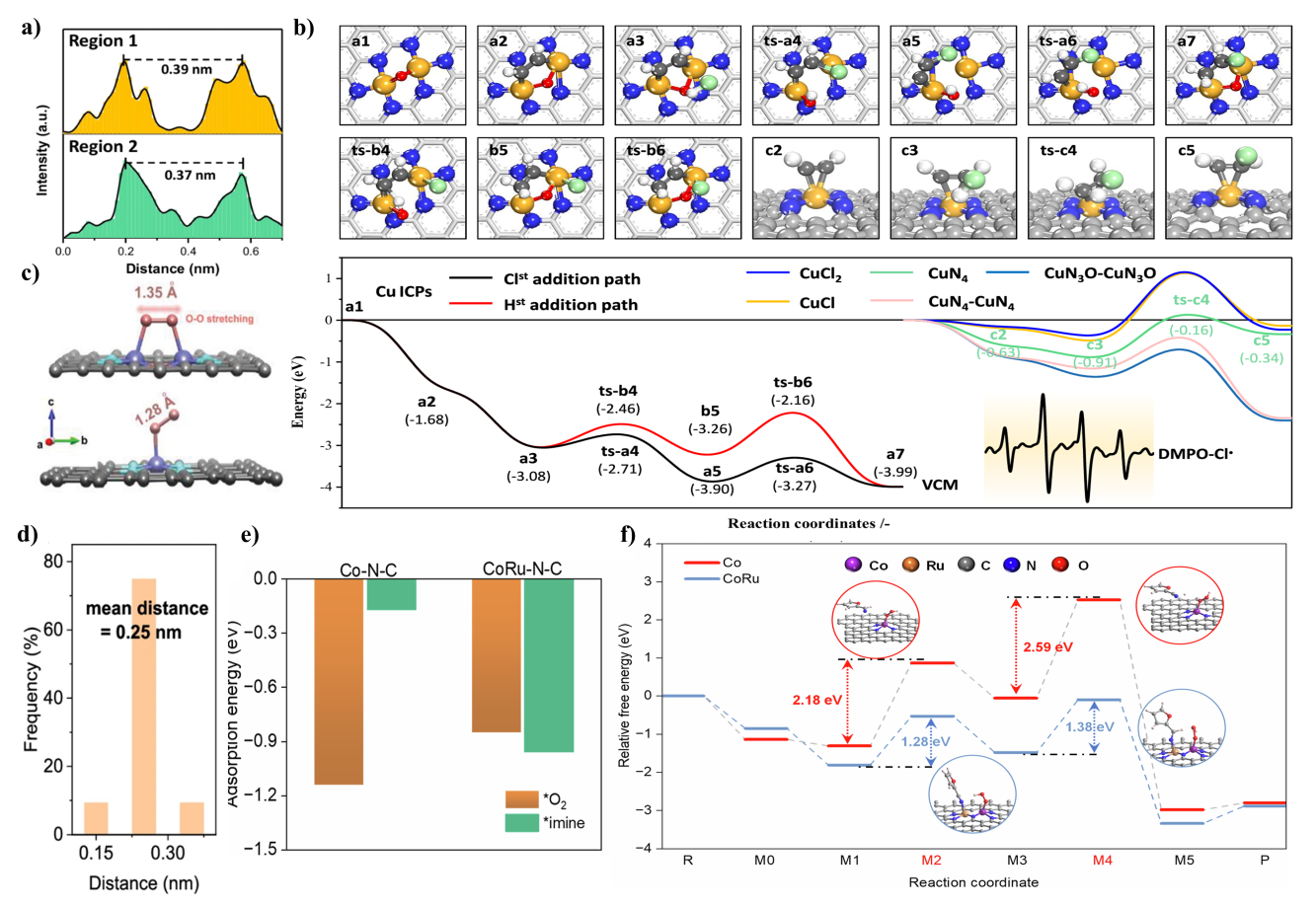

图10 双原子催化剂中的空间效应: 间距与桥联方式[41,77-78]. (a) HAADF-STEM线轮廓分析; (b) 乙炔氢氯化反应的自由能曲线; (c) Co-DAC上O2桥式吸附模型; (d) Co-Ru原子对距离统计; (e) 吸附能对比; (f) 糠醛氨氧化自由能曲线Figure 10 Spatial effects in dual-atom catalysts: interatomic distance and bridging configuration[41,77-78]. (a) HAADF-STEM intensity line profile analysis; (b) Free-energy profiles for acetylene hydrochlorination; (c) Bridged O2 adsorption configuration on Co-based DAC; (d) Statistical distribution of Co-Ru interatomic distances; (e) Comparison of adsorption energies; (f) Free-energy curves for furfural ammoxidation |

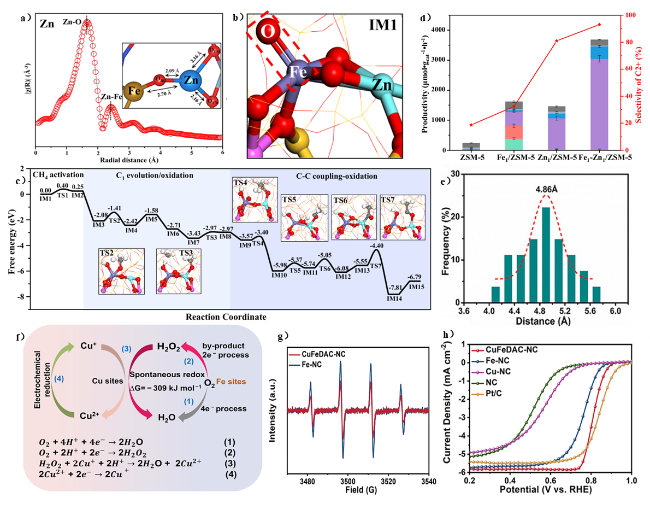

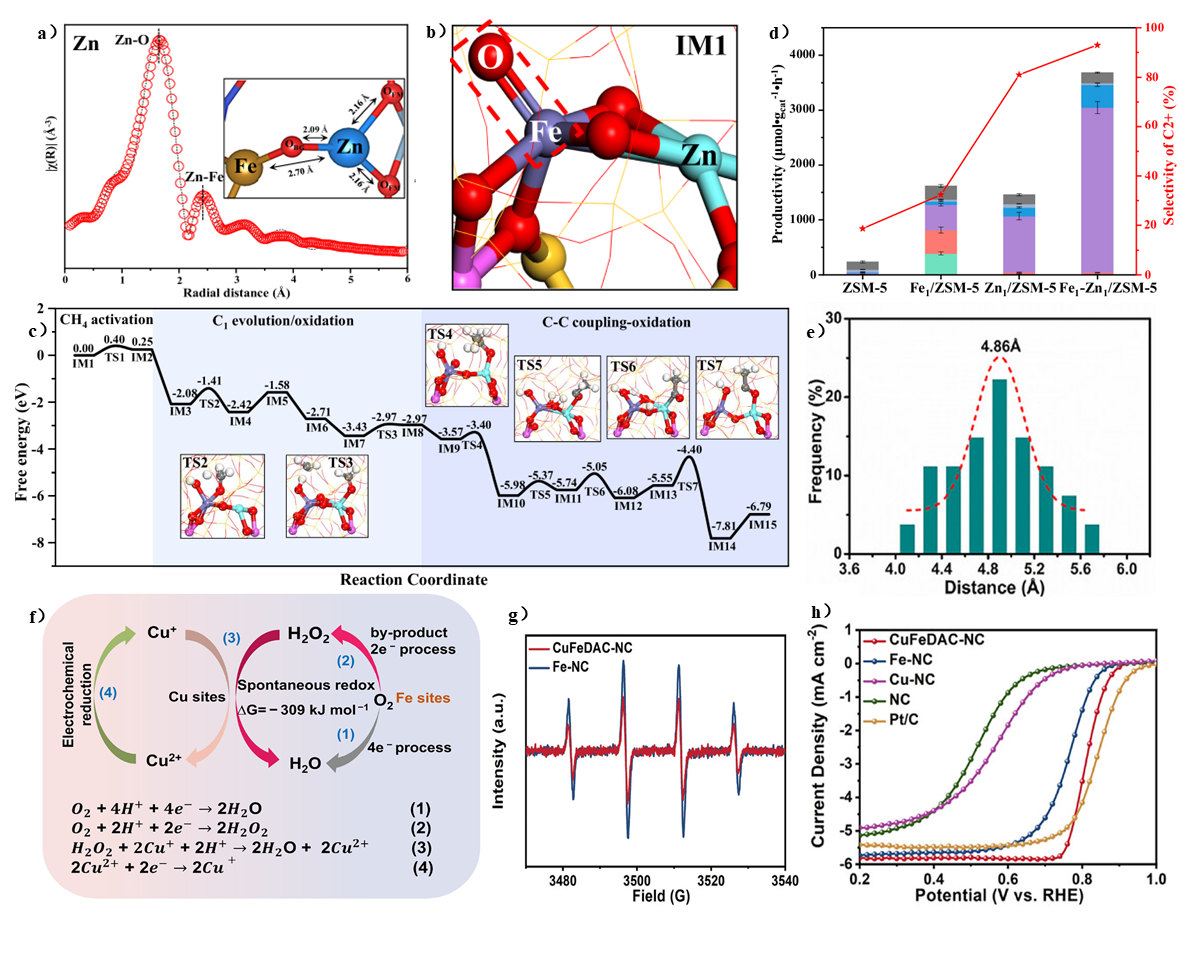

图11 双原子催化剂中的空间邻近效应与级联催化过程[79-80]. (a) EXAFS拟合显示Fe-Zn间距; (b) Fe=O活性物种结构模型; (c) 反应自由能曲线; (d) C2+产率对比; (e) HAADF-STEM统计显示Cu-Fe间距; (f) 级联催化示意图; (g) EPR谱图; (h) 电化学性能Figure 11 Spatial proximity effect and cascade catalytic pathway in dual-atom catalysts[79-80]. (a) Fe-Zn interatomic distance obtained from EXAFS fitting; (b) Structural model of Fe=O active intermediate; (c) Reaction free-energy profiles; (d) Comparison of C2⁺ product yields; (e) Statistical analysis of Cu-Fe interatomic distances based on HAADF-STEM; (f) Schematic illustration of cascade catalysis; (g) EPR spectra; (h) Electrochemical performance |
6 双原子催化剂应用
6.1 氧还原反应(ORR)
6.2 二氧化碳还原反应(CO2RR)
6.3 析氢反应(HER)

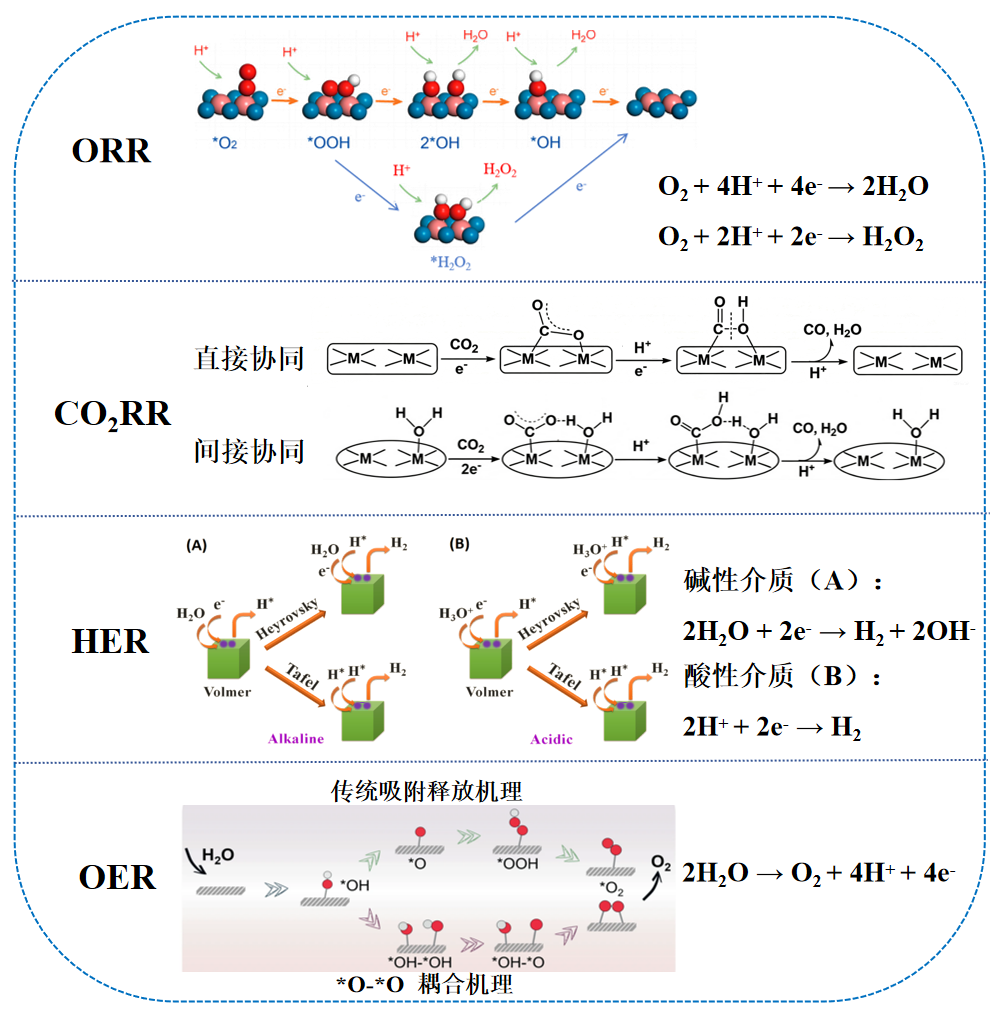

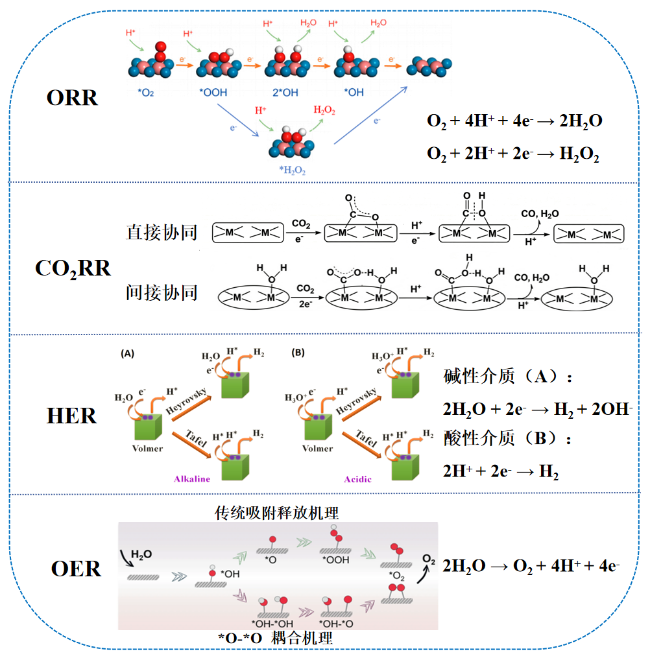

图式1 双原子催化剂催化ORR、CO2RR、HER和OER反应机理示意图. ORR部分展示4e-路径与2e-路径; CO2RR部分展示双原子位点的直接协同(双金属中心共同活化CO2)与间接协同(一金属为主活性位点, 另一金属调控电子结构)两种作用模式; HER部分对比酸性和碱性条件下Volmer-Heyrovsky与Volmer-Tafel路径; OER部分对比传统吸附释放机理与双原子位点特有的*O-*O耦合机理[39,81-83]Scheme 1 Schematic diagram of reaction mechanisms for DACs toward ORR, CO2RR, HER and OER. The 4e- and 2e- pathways are demonstrated in the ORR section. For CO2RR, two synergistic modes of di‑atomic sites are illustrated: direct synergy (CO2 is activated jointly by dual‑metal centers) and indirect synergy (one metal serves as the main active site while the other modulates the electronic structure). For HER, the Volmer‑Heyrovsky and Volmer‑Tafel pathways under acidic and alkaline conditions are compared. For OER, the conventional adsorbate evolution mechanism (AEM) is contrasted with the distinctive *O‑*O coupling mechanism of dual-atom sites[39,81-83] |
